Що означають оптичні волокна OS1 OS2 OM1 OM2 OM3 та OM4?

Оптичне волокно - це середовище, що використовується для передачі оптичних сигналів. Терміни OS1 OS2 OM1 OM2 OM3 та OM4 є міжнародно визнаними стандартами класифікації для оптичних волокон, в основному, використовуються для розрізнення характеристик продуктивності та сценарії застосування різних типів оптичних волокон. Відповідно до відмінностей у їх режимах передачі, їх можна розділити на дві основні категорії: Одиночне волокно і Мультимодове волокно.

1. Оптичне волокно в режимі режиму:

Оптичне волокно Singlemode в основному використовується для передачі на великі відстані та високої пропускної здатності.

OS1:

OS1-традиційне одномодове оптичне волокно. Дотримуйтесь стандарту ITU-T G.652A/B. Він підходить для мереж хребта з короткими відстанями передач (наприклад, доступом доступу до столичних мереж) або низькими вимогами і зазвичай використовується в Ethernet та широкосмугові послуги. Індекс його ослаблення (втрата сигналу) відносно поблажливий. Однак з просуванням оптичних волокон OS1 OS1 поступово замінюється більш досконалими стандартами.

OS2:

З OS2 називається нульовим водним піком одномодового волокна або низького пікового волокна піку води. Порівняно з оптичним волокном OS1 OS2 подорожує вплив піку води на 1383 нм. Пік поглинання води поблизу довжини хвилі 1383 нм значно зменшується або усунуто, тим самим відкривши більш доступний діапазон довжин хвилі (від 1280 нм до 1625 нм) та розширює свої застосовні смуги до чотирьох, включаючи діапазон групи O діапазон S та діапазон C. Особливо він підходить для технології мультиплексування довжини хвилі. Одномодне оптичне волокно OS2 можна краще застосувати до стандартів 40G та 100G наступного покоління. В даний час це найпоширеніший одномодовий тип оптичного волокна в щойно побудованих мережах. Його продуктивність перевершує ОС1, що підтримує більші відстані та більш високі показники.

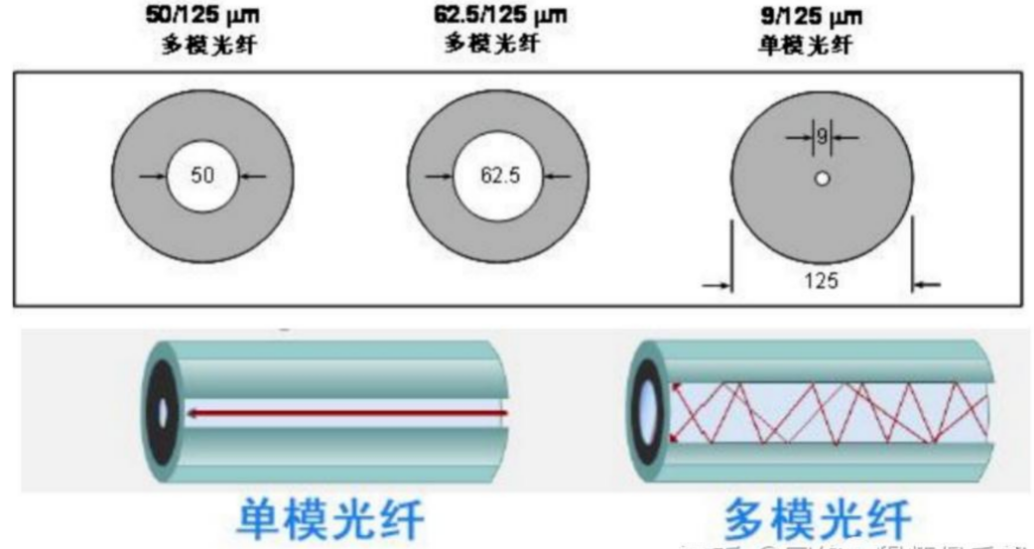

2. Мультимодова оптична волокна:

З Мультимодне волокно в основному використовується для передачі на короткі відстані та високої пропускної здатності, він зазвичай зустрічається в таких сценаріях, як центри обробки даних та всередині будівель. Вартість зазвичай нижча, ніж у одномодотному оптичному волокні, але відстань передачі обмежена.

OM1

OM1 є стандартом для мультимодних оптичних волокон, який в основному використовується для передачі даних на коротких відстанях. Завдяки своєму великому основному діаметрі OM1 оптичне волокно може підтримувати багаторазові передачі режиму і, таким чином, називається мультимодовим оптичним волокном. На початку Ethernet та широкосмугові послуги OM1 оптичні волокна широко використовувались.

OM2

 З Стандарт OM2 - це багатомодове волокно, розроблене на основі OM1. Порівняно з оптичними волокнами OM1 OM2 мають менший діаметр ядра і може підтримувати більше передач у режимі. Крім того, оптичні волокна OM2 також мають більш високу пропускну здатність та нижчу продуктивність ослаблення, що робить їх більш ефективними при передачі даних на великі відстані.

OM3

З Стандарт OM3 - це багатомодове волокно, розроблене на основі OM2. Порівняно з оптичними волокнами OM2 OM3 мають більш високу пропускну здатність та нижчі показники ослаблення зі значним збільшенням пропускної здатності (як правило, 2000 МГц KM@850 нм, що становить 2000 МГц км). Він може ефективно підтримувати відстань передачі 10G до 300 метрів, що робить його більш ефективним при передачі даних на великі відстані. Крім того, оптичні волокна OM3 також приймають нову технологію розподілу показника заломлення, що ще більше підвищує продуктивність передачі. Це один із основних варіантів для поточних центрів обробки даних та високошвидкісних мереж.

OM4

З Стандарт OM4 -це посилене лазерне оптимізоване багатомодове волокно 50/125 мкм, розроблене на основі OM3. Зазвичай це зовнішня шкіра з синьою/фіолетовою (фіолетова (фіолетова також використовується для відрізнення її від OM3). Подальше оптимізовано на основі OM3, він забезпечує більш високу пропускну здатність (як правило, 4700 МГц* K@850 нм). Він підтримує 10G Ethernet з відстані передачі до 550 метрів і краще підтримує 40G та 100 г Ethernet (з роз'ємами MPO відстань передачі може досягати 100-150 метрів). Крім того, оптичні волокна OM4 також застосовують нову технологію розподілу показника заломлення та менший діаметр основного ядра, що ще більше підвищує їх продуктивність передачі. Це перший вибір для центрів обробки даних, які потребують більш високої продуктивності.

OM5

(До речі) широкохвильове багатомодове волокно. Зазвичай це вапно -зелена шкіра. Розроблений для підтримки більш широкого діапазону довжин хвиль (від 850 нм до 950 нм), він особливо оптимізований для технології мультиплексування довжини короткої хвилі для передачі декількох сигналів над одним оптичним волокном і в основному використовується в майбутніх центрах даних більш високої ємності (наприклад, підтримки 100G/400G SWDM4).

Підсумовуйте ключові відмінності:

Тип	Одномод	Одномод	мультимодний	мультимодний	мультимодний	мультимодний
Основна діаметр	9 мкм	9 мкм	62,5 мкм	50 мкм	50 мкм	50 мкм
Діаметр​	125 мкм	125 мкм	125 мкм	125 мкм	125 мкм	125 мкм
Покриття кольору	жовтий	жовтий	оранжевий	оранжевий	Aqua Blue	аква синій/фіолетовий
М та джерела світла	лазер	лазер	Орієнтовний	Орієнтовний	VCSEL -лазер	VCSEL -лазер
Надзвичайно	Висока пропускна здатність (теоретична нескінченна)	Висока пропускна здатність (теоретична нескінченна)	Низький (200 МГц*км)	Середній (500 МГц*км)	Високий (2000 МГц*км)	Надзвичайно високий (4700 МГц*км)
Основні довжини хвилі	1310 нм 1550 нм	1310 нм 1550 нм 1383+	850 нм	850 нм	850 нм	850 нм
Ключові переваги	На великій відстані	широка довжина хвилі	Низька вартість (старше обладнання)	Трохи краще, ніж OM1.	10 г, довші показники витрат.	10 г підтримує 40 г/100г
C Застосування Hief	Доступ до столичної зони, хребет	Хребет, ядро, дивізіон довжини хвилі	стара низькошвидкісна локальна мережа	Низькошвидкісна локальна мережа	Центр обробки даних, мережа 10G, високопродуктивна центр обробки даних	Доступ до столичної зони, хребет

Посібник з вибору

Для передачі на великі відстані (> кілька сотень метрів) або ультра-високої пропускної здатності: виберіть оптичне волокна (OS2).

Для коротких відстаней (наприклад, між шафами центру обробки даних та в межах будівель): виберіть мультимодні оптичні волокна.

Чутливий до існуючого низькошвидкісного обладнання або вартості: OM1/OM2 (але поступово припиняється, нова конструкція не рекомендується).

Основні програми 10G з високими витратами: OM3.

На довшу відстань на 10 г або підготовку до розгортання 40 г/100 г: OM4.

Застосування SWDM, орієнтованих на майбутнє: OM5

Підсумовувати

Простіше кажучи, ОС-одномодовий, а OM-багатомодовий. Чим більша кількість, тим краща продуктивність, тим вище підтримувана швидкість або чим довше відстань зазвичай. Тепер, створюючи нову швидкісну мережу, OS2 є кращим вибором для одномодового та OM3 або OM4 для мультимода.
