สายแพทช์เครือข่ายคืออะไร? คู่มือที่ครอบคลุมโดย Zora

จากทองแดงไปจนถึงไฟเบอร์จากกิกะบิตถึง 400 กรัมการเลือกสายแพทช์ที่เหมาะสมเป็นพื้นฐานในการสร้างเครือข่ายที่ไม่ปิดกั้น

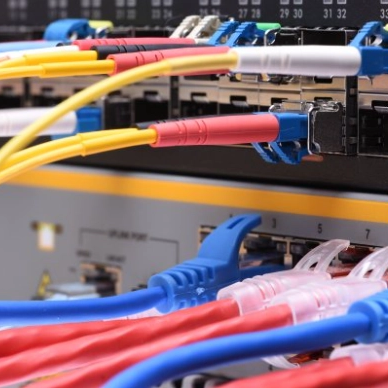

ในชั้นวางของศูนย์ข้อมูลที่เต็มไปด้วยความหนาแน่นและภายในเส้นทางสายเคเบิลที่ซับซ้อนของอาคารอัจฉริยะสายไฟเครือข่ายทำหน้าที่เป็นระบบประสาทของโลกดิจิตอลซึ่งมีข้อมูลทุกบิต แม้ว่าจะดูบอบบาง แต่พวกเขาจะกำหนดประสิทธิภาพการส่งผ่านความเสถียรและความยืดหยุ่นของเครือข่ายโดยตรง

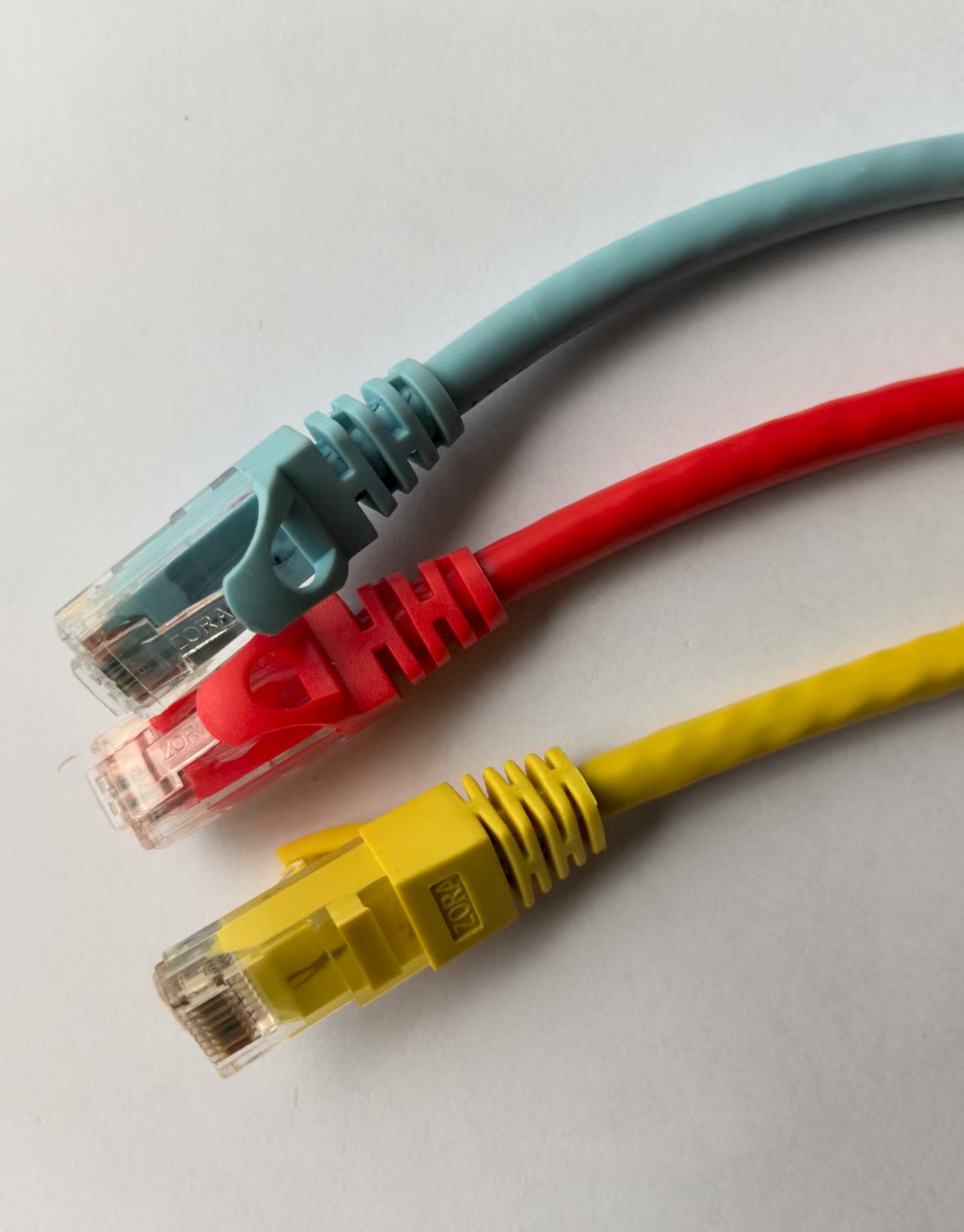

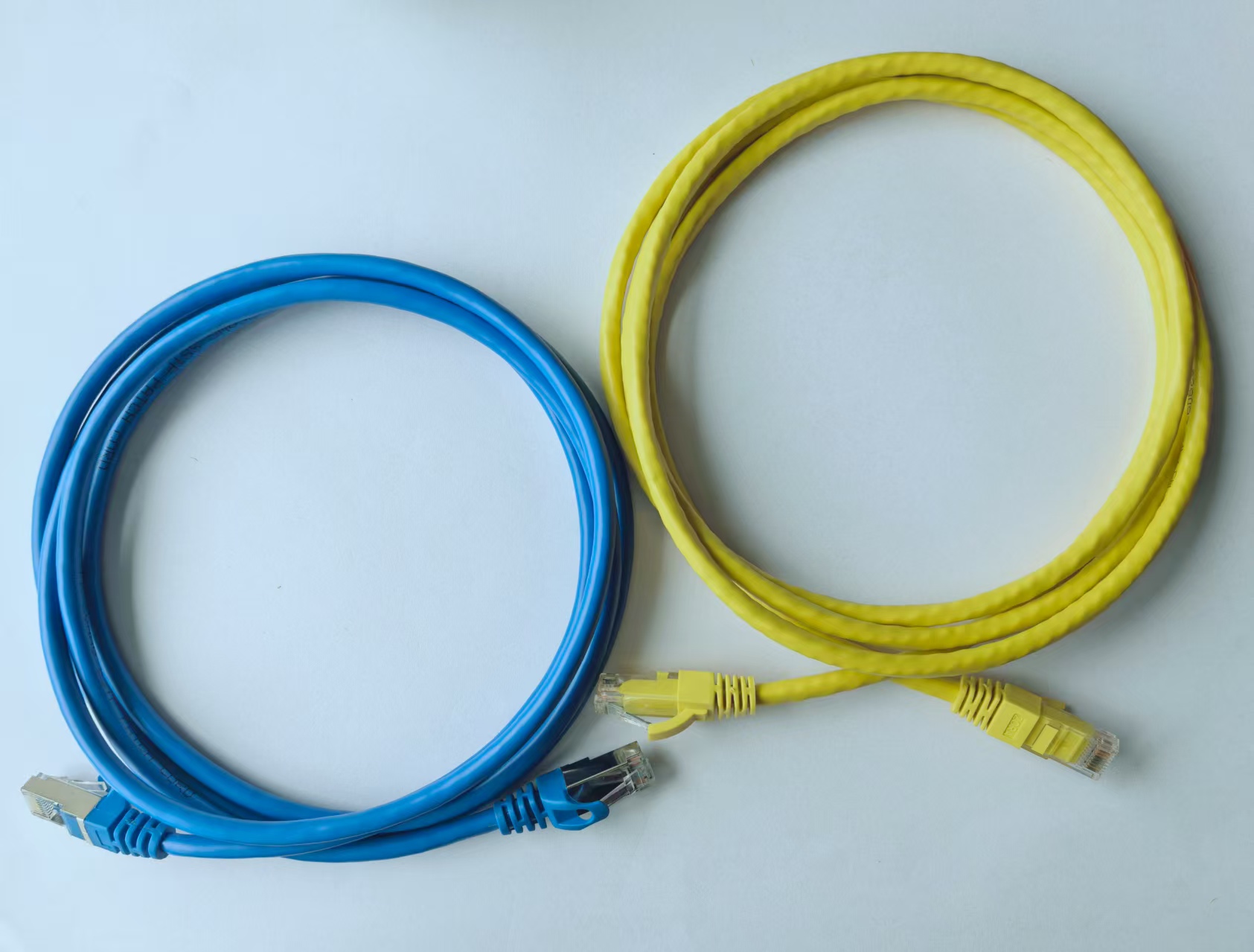

1. สายไฟทองแดง: ราชาแห่งการเชื่อมต่อระยะสั้น



สายไฟทองแดงส่งสัญญาณไฟฟ้าผ่านสายเคเบิลคู่บิด ความสะดวกในการปรับใช้ประสิทธิภาพต้นทุนและความเข้ากันได้ของตัวเชื่อมต่อทำให้พวกเขาจำเป็นสำหรับการเชื่อมต่ออุปกรณ์ระยะสั้น Zora เสนอพอร์ตสายไฟทองแดงที่สมบูรณ์จาก UTP ไปยังโครงสร้างที่มีการป้องกันอย่างสมบูรณ์ซึ่งสอดคล้องกับ ISO/IEC 11801 และ TIA-568





1.1 ตามหมวดหมู่ประสิทธิภาพ



- CAT5E: รองรับ 1Gbps (แบนด์วิดท์ 100MHz) เหมาะสำหรับเครือข่ายสำนักงานและโทรศัพท์ IP

- แบนด์วิดท์ CAT6: 250MHz รองรับ 10Gbps สูงสุด 55 เมตร การแยกข้ามภายในช่วยลด crosstalk

- CAT6A: แบนด์วิดธ์ 500MHz พร้อมการป้องกัน FTP/SFTP ทำให้มีเสถียรภาพ 10Gbps ที่ 100m- สมบูรณ์แบบสำหรับศูนย์ข้อมูลความหนาแน่นสูง

- CAT7/CAT7A: คู่ป้องกันรายบุคคล + ถักเปียโดยรวม (600–1000MHz) เหมาะสำหรับระบบอัตโนมัติอุตสาหกรรม

- แบนด์วิดท์ CAT8: 2000MHz รองรับ 25G/40G มากกว่า 30m สำหรับกระดูกสันหลังศูนย์ข้อมูลรุ่นต่อไป

การเปรียบเทียบเกรดประสิทธิภาพของ Zora Copper Cable Jumpers ：：

หมวดหมู่	แบนด์วิดธ์	อัตราสูงสุด	ระยะการส่งที่มีประสิทธิภาพ	สถานการณ์แอปพลิเคชันทั่วไป
cat5e	100MHz	1Gbps	100 เมตร	โต๊ะทำงานโทรศัพท์ IP
Cat6	250MHz	10Gbps	55m	ห้องคอมพิวเตอร์ระดับองค์กรการถ่ายภาพทางการแพทย์
cat6a	500MHz	10Gbps	100 เมตร	การเข้าถึงเซิร์ฟเวอร์ศูนย์ข้อมูล
Cat8	2000MHz	40Gbps	30m	การเชื่อมต่อระหว่างสวิตช์ภายในตู้





1.2 การออกแบบพิเศษ



- สายไฟเพรียวบาง (28–30 AWG): เส้นผ่านศูนย์กลางทินเนอร์ 40% ประหยัดพื้นที่และปรับปรุงการไหลเวียนของอากาศ สาย 28Awg Cat6a ของ Zora รองรับประสิทธิภาพ 10G

- สายไฟรักษาความปลอดภัยที่ล็อคได้: ต้องใช้กุญแจสำหรับถอดปลั๊กออกแบบมาสำหรับการใช้เงินทุน/รัฐบาล

- สายไฟที่ทนไฟอุตสาหกรรม: แจ็คเก็ต LSZH เป็นไปตามมาตรฐานความปลอดภัยจากอัคคีภัย





2. สายไฟเบาะใสไฟเบอร์ออปติก: แบ็คโบนยาวแบนด์วิดธ์สูง



สำหรับสถานการณ์ที่เกิน 10 กรัมหรือ 100 เมตรสายไฟเบาะใสไฟเบอร์ออปติกส่งแบนด์วิดท์ที่ไม่มีใครเทียบแฝงต่ำและภูมิคุ้มกันต่อ EMI Zora จัดเตรียมสายเดี่ยวโหมดและมัลติโหมดด้วยตัวเชื่อมต่อ LC, SC และ MPO





2.1 ตามโหมดไฟเบอร์

- เส้นใยโหมดเดียว (SMF):

  9μM Core, Laser-Optimized, ถึง 100km (การลดทอน≤0.4dB/km) ใช้ในเครือข่ายเมโทรและ 5G fronthaul

- Multimode Fiber (MMF):

  - OM3: 10GBPS@300M, 2000MHz ·แบนด์วิดท์ KM

  - OM4: 10GBPS@550m รองรับ 40G/100G ต่ำกว่า 100m

  - OM5: ใช้ SWDM สำหรับการส่งสัญญาณความยาวคลื่นมากกว่าเส้นใยน้อยลงเหมาะสำหรับศูนย์ข้อมูลที่หนาแน่น

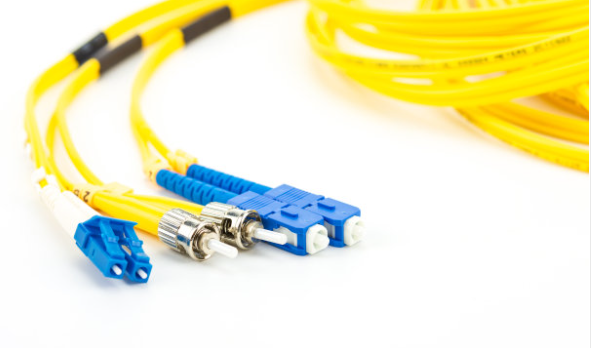

2.2 ตามประเภทตัวเชื่อมต่อ

ลักษณะอินเตอร์เฟสกระแสหลักของสายไฟเบาะไฟเบอร์ออพติคอล zora：：：：：：



ตัวเชื่อมต่อ	ตัวเชื่อมต่อ	แอปพลิเคชันทั่วไป
LC	ขนาดเล็ก (1.25 มม. ผ่านหลุม) ความหนาแน่นสูง	โมดูลออปติคัล 40G/100G สวิตช์
เซาท์แคโรไลนา	อินเทอร์เฟซสแควร์, การแทรกและการสกัดที่เสถียร	การส่งผ่านทางไกลโหมดเดี่ยวอุปกรณ์ PON
สโมสรฟุตบอล	การเสริมแรงด้ายโลหะเพื่อป้องกันการปลด	สถานีพื้นฐานสภาพแวดล้อมอุตสาหกรรม
เซนต์	การออกแบบดาบปลายปืนทำให้การติดตั้งเป็นเรื่องง่าย	อุปกรณ์เครือข่ายสมัยเก่า
MPO/MTP	การรวมหลายคอร์ (12/24 คอร์), ความหนาแน่นสูง	ลิงก์ความเร็วสูง 40G/100G/400G สำหรับศูนย์ข้อมูล





สายไฟ MPO/MTP เปิดใช้งานก่อนการเลิกจ้างที่มีความหนาแน่นสูง:

- รวมเส้นใย 12/24 ในตัวเชื่อมต่อเดียว

- ประเภทขั้ว: พิมพ์ A (ตรง), Type B (ย้อนกลับ), Type C (คู่- swapped)

-Zora เสนอสายการฝ่าวงล้อม MPO-LC/MPO-SC สำหรับความเข้ากันได้แบบดั้งเดิม





3. โซลโซลูชั่น: การจับคู่ที่แม่นยำสำหรับประสิทธิภาพและสถานการณ์



Zora ผสมผสานการวิจัยและพัฒนาทางเทคนิคนวัตกรรมวัสดุและความเข้มงวดในการผลิตเพื่อส่งสายไฟที่ทำงานในสภาพที่รุนแรง



3.1 แนวทางการเลือก

- ความเข้ากันได้ย้อนหลัง: หมวดหมู่สายไฟควรตรงหรือเกินระบบสายเคเบิล (เช่นสาย CAT6A สำหรับลิงก์ CAT6A)

-วัสดุตัวนำ: Zora ใช้ทองแดงปราศจากออกซิเจน-หลีกเลี่ยง CCA (อลูมิเนียมชุดทองแดง)

- ความยาวและการสูญเสีย:

  - Copper: ≤5m (อุปกรณ์) หรือ≤10m (แผงแพทช์)

  - ไฟเบอร์: ความยาวตามงบประมาณการสูญเสีย (เช่น SMF สำหรับ> 10km)

- สิ่งแวดล้อม:

  - ความร้อนสูง: ใช้สาย 85 ℃

  - EMI สูง: เลือก FTP/STP Copper หรือ Fiber โหมดเดียว





3.2 Zora Innovations

- ระบบzoraflex® ultra-slim: 28Awg cat6a cords, การประหยัดพื้นที่ 40%, การสนับสนุน 10g เต็มรูปแบบ

-ระบบ MPO-PRO Pre-Pre-Terminated: การปรับเทียบจากโรงงาน (≤0.5dB IL), plug-play

- การรับประกันทั่วโลก 15 ปี: การทดสอบความชรา





3.3 แนวทางปฏิบัติที่ดีที่สุด

- การเข้ารหัสสี: สีน้ำเงิน (ข้อมูล), สีเหลือง (poe), สีเขียว (อัปลิงค์)

- รัศมีโค้งงอ: เส้นผ่านศูนย์กลางสายเคเบิล≥4× (เช่น≥30mmสำหรับ CAT6A)

- การทดสอบ:

  - Copper: IEC 61935-2 การทดสอบช่องสัญญาณ

  - ไฟเบอร์: OTDR สำหรับการตรวจจับการปนเปื้อน/microbend





บทสรุป



จากสายทองแดง CAT5E ที่มีการรับส่งข้อมูลกิกะบิตไปจนถึงเส้นใย MPO ที่เปิดใช้งาน 400 กรัม, วิวัฒนาการสายไฟแพทช์แนวความก้าวหน้าเครือข่าย ในฐานะ 'มิเตอร์สุดท้าย ' ของการเชื่อมต่อคุณภาพของพวกเขากำหนดความน่าเชื่อถือของการเชื่อมโยง



Zora ใช้ประโยชน์จากความเชี่ยวชาญมาตรฐานที่ลึก (ISO/IEC 11801, TIA-568) และการควบคุมคุณภาพแบบครบวงจรเพื่อส่งมอบโซลูชั่นเต็มรูปแบบไม่ว่าจะเป็นศูนย์ข้อมูล Hyperscale อุตสาหกรรม IoT หรือสำนักงานองค์กร



เคล็ดลับ PRO:  สำหรับความล้มเหลวของเครือข่ายเป็นระยะ ๆ ให้ตรวจสอบตัวเชื่อมต่อสายไฟก่อนสำหรับการเกิดออกซิเดชันหรือความเสียหายของแจ็คเก็ต-60% ของปัญหาชั้นทางกายภาพเกิดจากการย่อยสลายสายไฟแพทช์
