光ファイバーピグテールは、一方の端にコネクタを備えた光ケーブルアセンブリと、もう一方の端に露出した光ファイバーです。コネクタの端は光ファイバアダプターに挿入され、露出した光ファイバー端は通常、融合スプライシングによってメイン光ファイバーケーブルに接続されます。
今日の急速に発展している通信ネットワークでは、安定した信頼性の高い光ファイバー接続が、優れたパフォーマンスを達成するための鍵です。光ファットピグテールは、バックボーン光ケーブルとネットワーク機器を接続するブリッジとして重要な役割を果たします。これらの小規模で使いやすいコンポーネントは、データセンター、商業ネットワーク、サービスプロバイダーシステムで広く一般的です。
このガイドは、繊維のピグテールを理解するのに役立ちます。定義、利点、光ファイバーピグテールの設置方法、および適切な光ファイバーピグテールを選択する際に考慮すべき要因をカバーします。
光ファイバーピグテールは、一方の端にコネクタを備えた光ケーブルアセンブリと、もう一方の端に露出した光ファイバーです。コネクタの端は光ファイバアダプターに挿入され、露出した光ファイバー端は通常、融合スプライシングによってメイン光ファイバーケーブルに接続されます。
高品質のピグテールを使用し、それらを適切なスプライシング技術と組み合わせることで、安定した接続と強力なトランスミッションパフォーマンスを確保することができます。光ファイバーピグテールは、通常、光ファイバー分布フレーム、端子ボックス、アダプターなどの光ファイバーエンクロージャーで使用されます。
光ファイバーのピグテールには多くの種類があります。適切なピグテールの選択は、コネクタのタイプ、光ファイバのタイプ、コアの数、アプリケーション環境に依存します。以下は、下位区分の最も一般的なカテゴリの一部です。

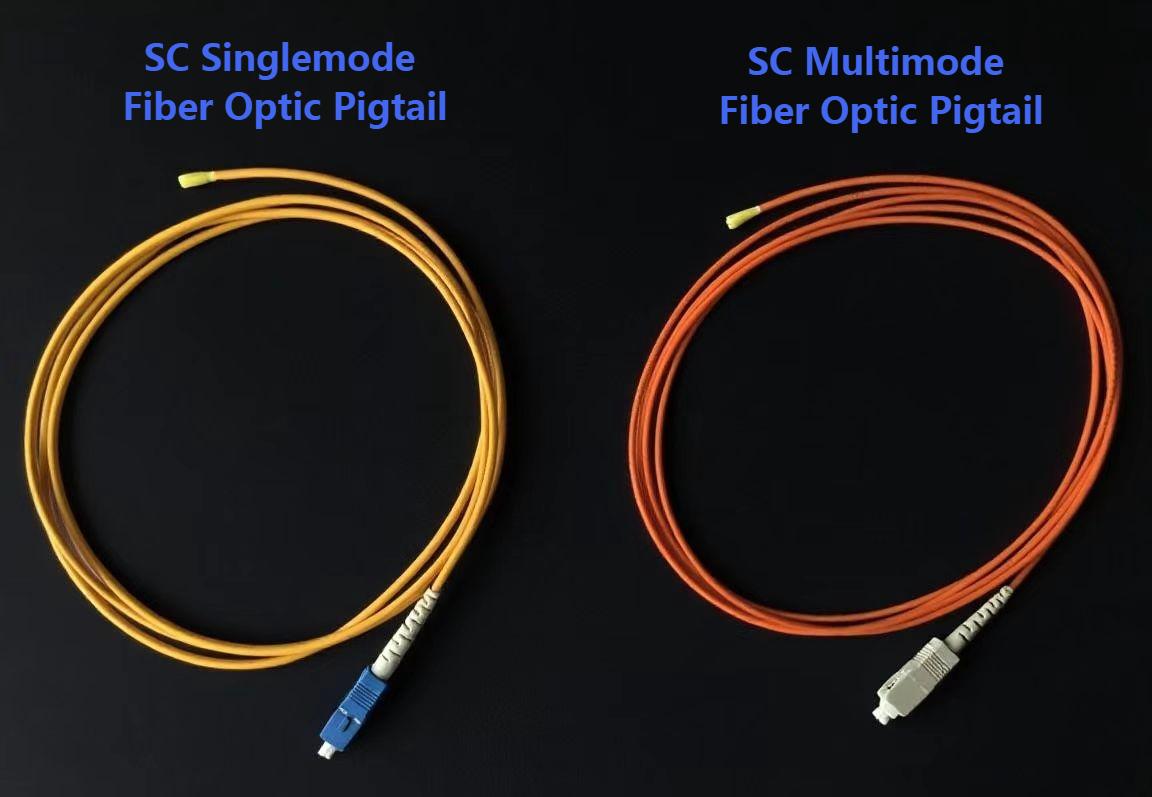

光ファイバーのピグテールは、一般にシングルモードのピグテールとマルチモードのピグテールに分割されます
Singlemode Fiber Pigtailsは 9/125µmの繊維を使用し、通常は黄色の鞘が付いています。このタイプのピグテール繊維は、長距離および高帯域幅の伝送に非常に適しており、電気通信および広いエリアネットワークアプリケーションで広く使用されています。
マルチモードファイバーピグテールは 、62.5/125µmまたは50/125µmの光ファイバーを使用し、オレンジまたは薄緑色のシースと組み合わせています。高速のアプリケーションの場合、OM3およびOM4マルチモードピグテールを選択できます。これらのモデルは通常、ライトグリーンシースを備えており、データセンターなどの短距離ネットワークで10g以上のデータレートをサポートします。

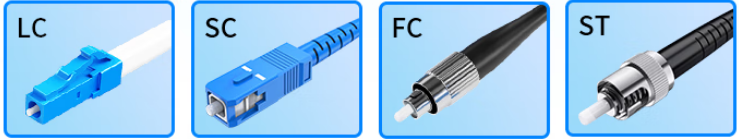

ピグテールコネクタは、適切なピグテールを選択する重要な要素です。一般的なタイプは次のとおりです。
LCピグテールファイバー：サイズが小さく、高密度接続に適しています。
SCピグテールファイバー： 手頃な価格で使いやすい、ケーブルTV（CATV）、ローカルエリアネットワーク（LAN）、ワイドエリアネットワーク（WAN）、およびテスト機器でよく使用されます。 2.5mmジルコニアまたはステンレス鋼のリングが装備されています。
FC Pigtail： FC光ファイバーPigtailは、一般的なネットワークで信頼できるパフォーマンスを提供できるねじれた金属ボディとセラミックリングデザインを採用しています。
St Pigtail： このタイプのコネクタは、古いマルチモードローカルエリアネットワーク（LAN）ネットワークで非常に一般的であり、2.5mmリングはセラミック、ステンレス鋼、またはプラスチックで作られています。これらは、電気通信、医療、産業、センサーのアプリケーションでよく使用されます。
いくつかの光ファイバーピグテールは、過酷または極端な条件のために特別に設計されています。

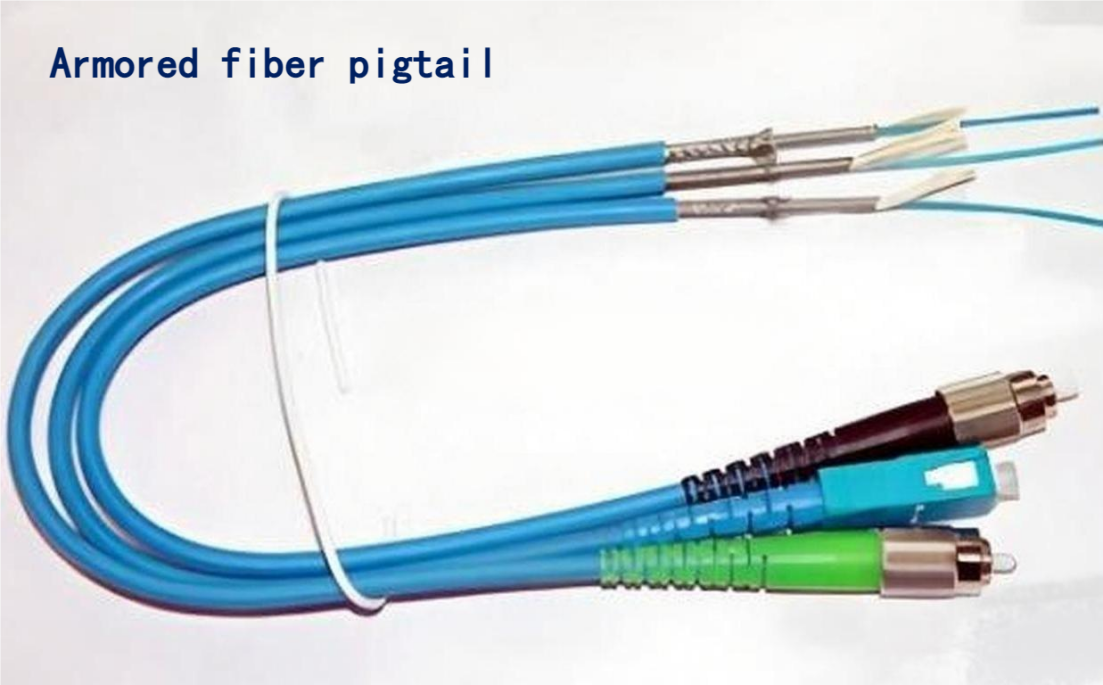

装甲繊維ピグテール： このタイプの繊維には、繊維シース内にステンレス鋼のチューブまたは同様の保護層があり、げっ歯類、圧縮、または重い配線圧力による損傷から繊維を保護できます。耐久性を高め、メンテナンスを最小限に抑えるのに非常に役立ちます。
防水光ファイバーピグテール： 強化ステンレス鋼ケーシングとPE屋外シースデザインにより、タワー、ケーブルテレビネットワーク、または軍事ベースなどの屋外展開に非常に適しています。それらは優れた引張強度、靭性、湿気抵抗を持っています。
光ファイバーピグテールにはさまざまな量があります-1、2、4、6、8、12、24、48の光繊維：
Simplex Pigtail： 単一の光ファイバの一端にコネクタが装備されています。
Duplex Pigtail： 2つの光ファイバーと2つのコネクタがあり、通常、極性を示すために 'a 'および 'b 'としてマークされているか、色分けされています。
マルチファイバーピグテール： 高密度の設置用に特別に設計されているため、ケーブル管理を簡素化し、展開時間を短縮します。
光ファイバーピグテールは、最新の光学通信システムで重要な役割を果たします。それらは複数の重要な利点を持ち、小規模および大規模な光ファイバー展開の両方に理想的な選択肢です。
光ファイバーのピグテールの一方の端には、事前に終了したコネクタが装備されており、もう一方の端には裸繊維が装備されています。この設計により、オンサイトの溶接が容易になり、信頼性が高まります。技術者は複数のコネクタコンポーネントを処理する必要はありませんが、それらをメインの光ファイバーに直接融合させることができ、それにより信号損失を減らし、安定した一貫した光学パスを確保できます。
ピグテールファイバーコネクタの工場で洗練された端面は、オンサイトで設置されたコネクタの工場でより正確です。高精度の研磨は、挿入損失（IL）と戻り損失（RL）を減少させる可能性があり、それにより信号の品質が向上します。これにより、手動で終了したコネクタのパフォーマンスよりも優れています。
光ファイバーのピグテールは、プラグアンドプレイまたは迅速なスプレイのいずれかであるため、迅速な展開を可能にします。これは、大規模なインストールに特に役立ちます。これは、迅速な展開によりプロジェクトの時間と人件費を大幅に削減できるためです。
光ファイバーピグテールは、機器に合わせてさまざまなコネクタタイプを提供します。 LC、SC、FC、またはST Pigtailsが必要な場合でも、ネットワーク設定に合った製品を簡単に見つけることができます。この柔軟性は、展開速度を加速し、ネットワークの拡張を簡素化することができます。
事前に終了したパッチコードと比較して、光ファイバーのピグテールは、大規模な設置でより費用対効果が高くなります。また、オンサイトの展開中に柔軟性が向上し、カスタマイズされたサービスが必要なプロジェクトに非常に適しています。
適切な繊維ピグテールの選択は、アプリケーション、距離、および機器に依存します。以下は考慮する必要がある要因です

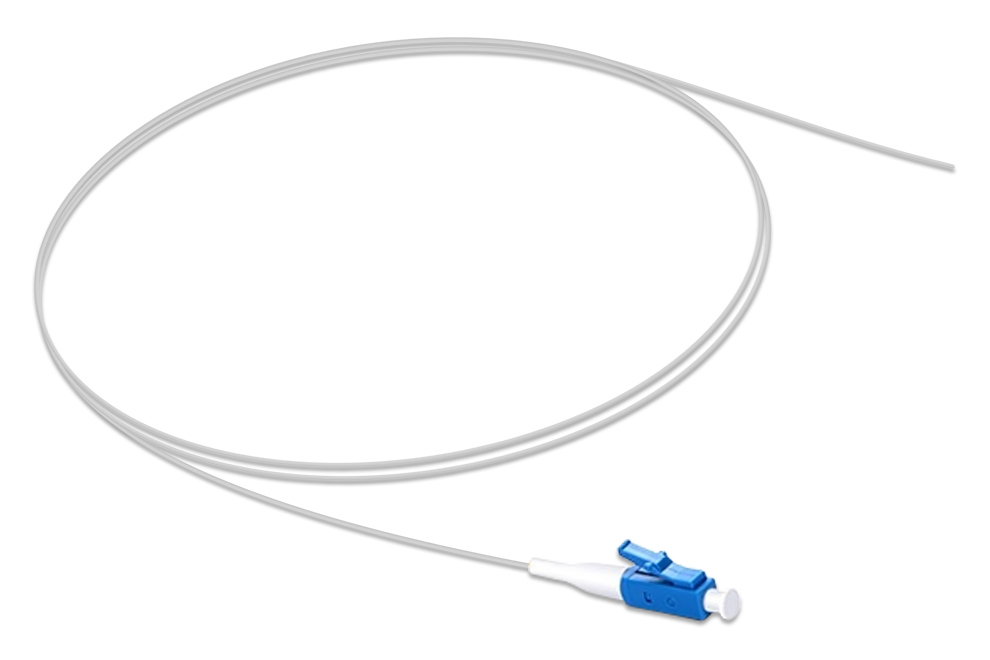

シングルモードファイバーPigtails（OS2）は、メトロポリタンエリアネットワーク、バックボーンリンク、または5G Fronthaulでの長距離伝送用に特別に設計されています。挿入損失が少なく、長距離高速データ送信をサポートしています。

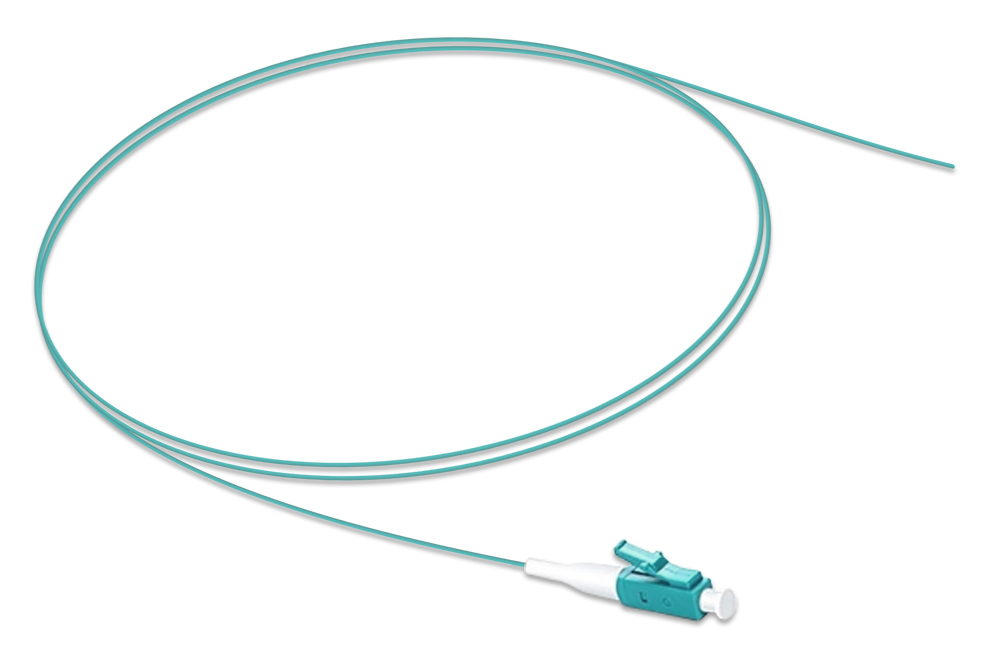

マルチモードピグテール（OM1/OM2/OM3/OM4）は、データセンターやエンタープライズローカルエリアネットワークなどの短距離高速リンクに非常に適しています。それらの伝送距離は比較的短いですが、屋内での使用には経済的で効率的です。

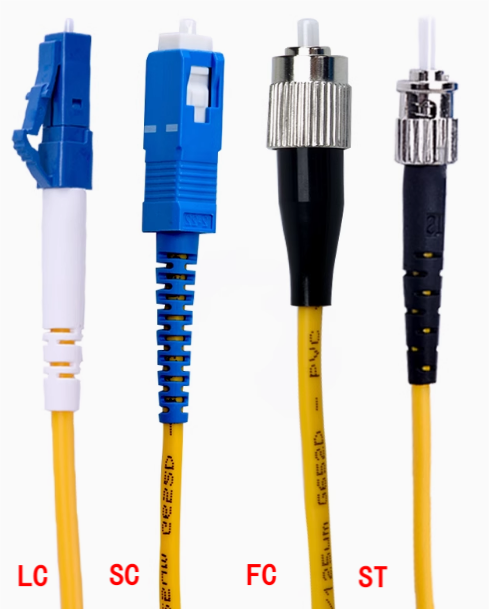

ピグテール繊維の一方の端はピグテールファイバーコネクタで、もう一方の端はスプライシングに使用される裸繊維です。機器に適したコネクタを選択します
LC Pigtail： コンパクトで高密度、データセンターと通信ラックでよく使用されます。
SCピグテール： プッシュプルタイプ、FTTHおよび従来のネットワークに非常に適しています。
FCピグテール： 安全な接続を必要とする実験室のセットアップと産業ネットワークで使用されるねじ張りの種類。
ST PIGTAIL： 古いネットワークとキャンパスの設定で一般的に見られる銃剣タイプ。
挿入損失（IL） ：接続ポイントでの信号損失を測定します。高品質のピグテールの挿入損失（IL）は0.3dB未満でなければなりません。
Return Loss（RL）： 信号反射の抑制におけるコネクタの効果を示します。 RL値が高いほど、特にシングルモードファイバーピグテールの場合は優れています。
曲げ抵抗： 高品質のピグテールは、信号の品質を低下させることなく、曲げに耐えることができるはずです。ベンディングアンチデザインは、配線の柔軟性とパフォーマンスを向上させることができます。
環境に応じて適切なピグテール繊維を選択してください。シースの材料、長さ、色のコーディングなどの要因を考慮してください。
狭いまたは高密度のスペースでは、柔軟で明確にマークされたピグテールを選択して、識別とメンテナンスを速くします。
厳格な防火規制のある建物では、LSZHまたはOFNPグレードの鞘を使用することにより、より良い火炎遅延を達成できます。
迅速なインストールについては、工場のラベルと色分けのオプションを使用して、エラーを減らし、効率を向上させることを検討してください。
光ファイバーのピグテールの設置を開始する前に、スムーズで効率的な設置を確保するためにすべての準備を行う必要があります。
1。ツールと材料：光ファイバーピグテール、ケーブルタイ、ワイヤーストリッパー、スプライサーなど、必要なすべてのアイテムを準備します。これらは、正しいインストールを完了するための鍵です。
2。ルートの計画：ネットワークレイアウトに基づいて、光ファイバケーブルを慎重に計画します。これは、干渉や損傷を避けるのに役立ちます。ケーブルトレイまたはコンジットから分布フレームまたは端子ボックスに光ファイバーを置きます。
1.光ファイバーケーブルをピグテールにスプライします。まず、光ファイバーケーブルをジャンクションボックスに紹介します。次に、露出したファイバーコアをファイバーピグテールと融合します。このスプライシングプロセスは、光ファイバーケーブルとピグテールの間の安定した低下の接続を保証します。
2。ピグテールコネクタを修正：光ファイバーピグテールのコネクタ端をパッチパネルのアダプターに挿入します。ピグテールが、曲げ、ねじれ、または過度の緊張を防ぐためにきちんと配置されていることを確認してください。
3.外側の鞘を取り外します：ピグテールコネクタの外側シースを注意深く剥がして、スプライシングのためにコアを露出させます。このプロセス中に、光ファイバを引っ掻いたり損傷したりしないでください。
4.デバイスを接続する：コネクタをトランシーバー、スイッチ、またはその他の光ファイバー機器に挿入します。最高の信号伝送を実現するために、しっかりした信頼できる接続を確保します。
設定が完了したら、接続をテストして、信号損失が低く、パフォーマンスが正常であることを確認します。
光ファイバーのピグテールは小さいですが、信頼性の高い高性能光ファイバーネットワークを構築するために重要です。適切なピグテールファイバー（シングルモードまたはマルチモード、LCまたはSC）を選択すると、長期的な安定性と効率を確保できます。
