ZRCB601004
Zora
Deskripsi produk

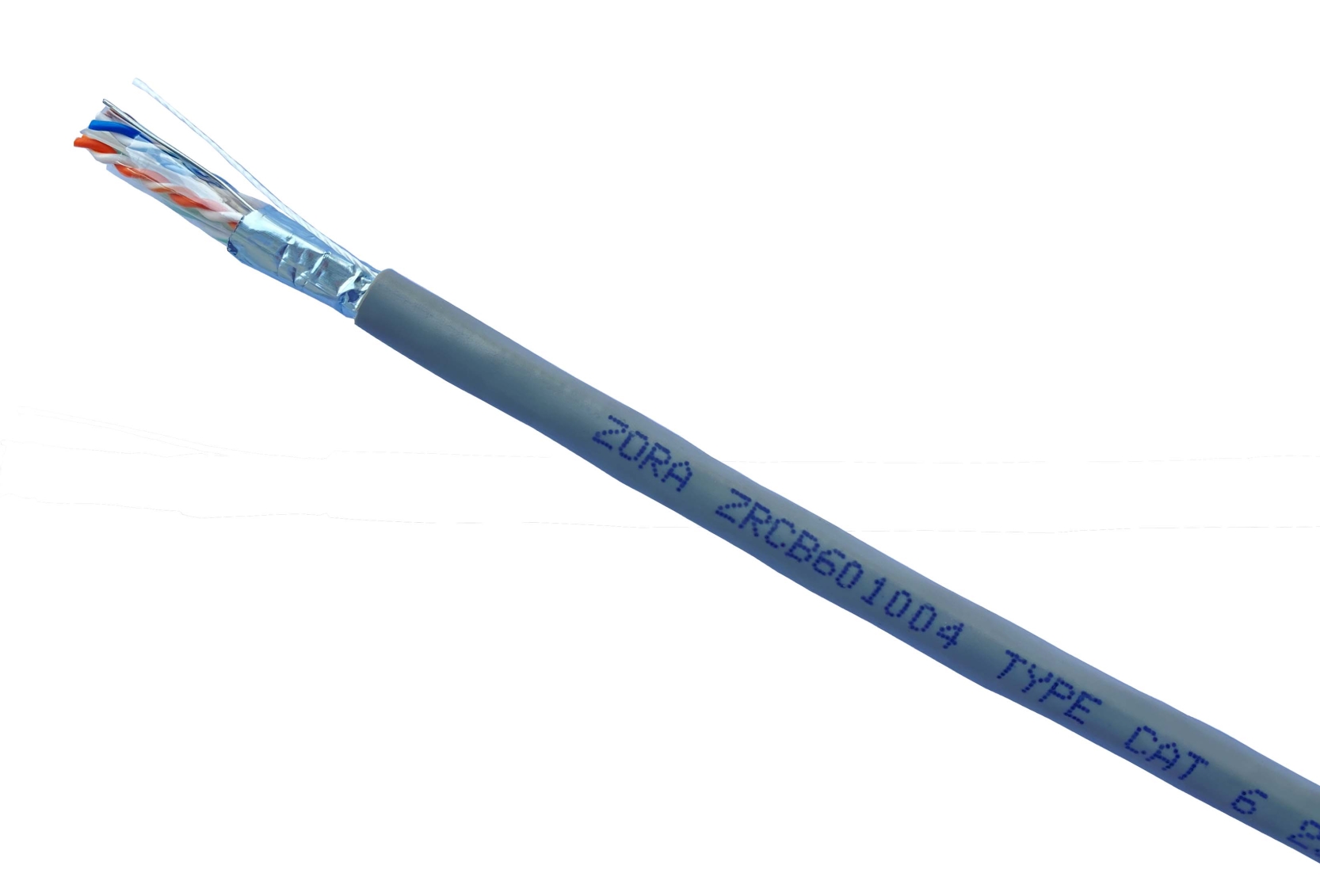

Zora Cat 6 FTP 4P PVC Cable adalah kabel transmisi jaringan berkinerja tinggi yang dirancang untuk skenario bandwidth yang tinggi dan tahan interferensi. Struktur intinya menggabungkan optimasi jarak berputar dan pelindung untuk lingkungan industri dengan interferensi elektromagnetik parah (EMI) atau pusat data di mana stabilitas sinyal sangat penting.
Zora Cat 6 FTP 4P Kabel PVC sesuai dengan standar internasional seperti ISO/IEC 11801, TIA/EIA-568, dan mendukung transmisi Ethernet 250 MHz dan transmisi Gigabit/10 gigabit.
1 、 Menggunakan desain tipe kerangka silang dalam yang unik, lebih baik atas dasar memastikan diameter luar, tetapi juga secara efektif meningkatkan sifat listrik berikutnya, FEXT dan lainnya.
2 、 Bahan Tembaga: Tembaga bebas oksigen berkualitas tinggi;
3 、 Kawat: Kawat internasional populer dan canggih yang dibungkus erat;
4 、 Bandwidth transmisi dapat mencapai 250MHz, mendukung transmisi data Gigabit Ethernet;
5 、 Dengan bantuan lapisan pelindung aluminium dan kawat tembaga kaleng, ia mencapai efek perisai yang sangat baik dan memiliki kemampuan anti-interferensi yang sangat tinggi dan kinerja kerahasiaan;
6 、 Sarung: Selubung luar terbuat dari polivinil klorida, dan selubung bagian dalam adalah polietilen tahan api;
7 、 Berikan tanda panjang kabel untuk mengurangi limbah.
YD/T1019
ANSI/TIA 568.2-D
ISO/IEC 11801
IEC 60332-1
| Informasi Pemesanan | |||||
|---|---|---|---|---|---|
Nomor produk |
Nama Produk |
Selubung luar |
Warna |
Panjang qty |
Qty / Pallet |
ZRCB601004 |
Kabel CAT 6 FTP 4P PVC |
PVC |
abu-abu |

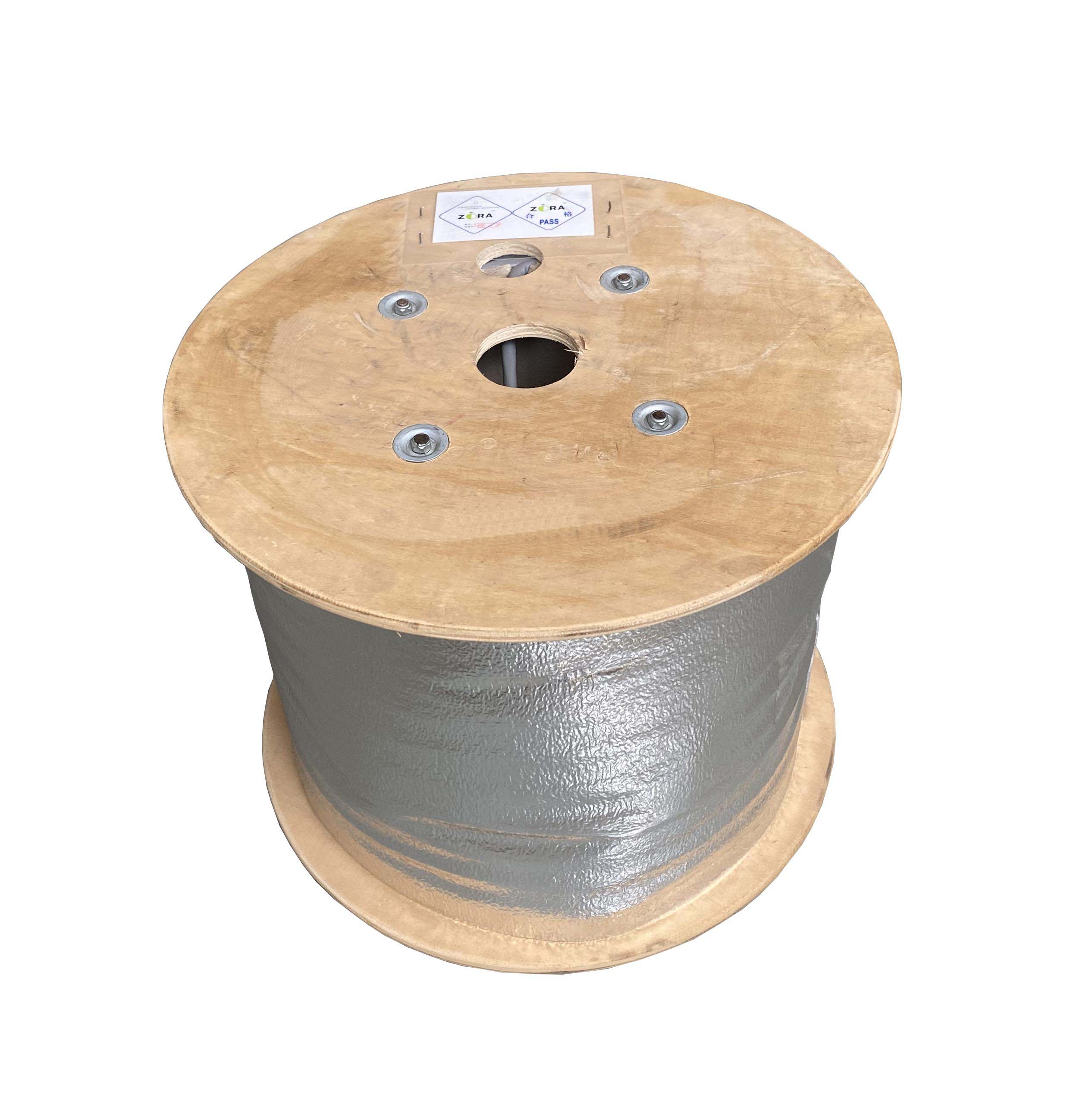

Kotak 305mtr |
24 atau 40 |
Warna kabel dapat disesuaikan sesuai dengan kebutuhan pelanggan
Konstruksi |
|||
1.Conductor （mm） |
Solid Bare Copper 23awg |
|
|
2. insulasi （mm） |
HDPE 1.1 ± 0,08 |
||
3. Kode Warna |
White-oranye (stripe)/Orange Putih-hijau (stripe)/hijau Putih-Cokelat (Stripe)/Brown |
||
4.Brapping （mm） |
Pita hewan peliharaan0.02 |
||
5.Screen （mm） |
Al foil0.06 |
||
6. Kawat DRAIN （mm） |
Tembaga kaleng 0,50 |
||
7. Cross |
Ya |
||
8. Kabel |
Ya |
||
9.Jacket （mm） |
Bahan |
PVC |
|
Nom. Ketuban |
0.5 |
||
Warna |
Abu-abu |
||
Nom.diameter |
7,5 ± 0,5 |
||
Karakteristik mekanis |
|
Suhu operasi |
-20 ~ 75 ℃ |
Suhu pemasangan |
0 ~ 75 ℃ |
Kekuatan tarik.max |
100n |
Radius Bending |
8D |
Tahan api |
IEC 6 0332-1 |
Panjang pengiriman |
305m/kotak |
Karakteristik Listrik (20 ℃) |
|
Resistensi konduktor .max |
9.5Ω/100m |
Konduktor Resistance Ketidakseimbangan .max |
Berpasangan: 2% |antara pasangan: 4% |
Resistensi isolasi (DC 500V/1 menit) .min |
5000mΩ · km |
Kekuatan dielektrik （cc, .dc.1min） |
1KV |
Kapasitansi Saling .max |
5.6nf/100m |
| Statistik kinerja |
|||||||
Frekuensi (MHz) |
Atenuasi (DB/100M) |
BERIKUTNYA (db) |
Psnext (db) |
Elfext (db/100m) |
Pelselfext (db/100m) |
Tunda (NS/100M) |
Rl (db) |
4 |
3.8 |
65.3 |
63.3 |
55.8 |
52.8 |
552.0 |
23.0 |
8 |
5.3 |
60.8 |
58.8 |
49.7 |
46.7 |
546.7 |
24.5 |
10 |
6.0 |
59.3 |
57.3 |
47.8 |
44.8 |
545.4 |
25.0 |
16 |
7.6 |
56.2 |
54.2 |
43.7 |
40.7 |
543.0 |
25.0 |
20 |
8.5 |
54.8 |
52.8 |
41.8 |
38.8 |
542.0 |
25.0 |
25 |
9.5 |
53.3 |
51.3 |
39.8 |
36.8 |
541.2 |
24.3 |
31.25 |
10.7 |
51.9 |
49.9 |
37.9 |
34.9 |
540.4 |
23.6 |
62.5 |
15.4 |
47.4 |
45.4 |
31.9 |
28.9 |
538.6 |
21.5 |
100 |
19.8 |
44.3 |
42.3 |
27.8 |
24.8 |
537.6 |
20.1 |
200 |
29.0 |
39.8 |
37.8 |
21.8 |
18.8 |
536.5 |
18.0 |
250 |
32.8 |
38.3 |
36.3 |
19.8 |
16.8 |
536.3 |
17.3 |
Zora Cat 6 FTP 4P FAQ Kabel PVC
Kabel CAT6 FTP 4P adalah kabel twisted-pair standar dengan empat pasangan tembaga, menampilkan pelindung logam individu atau keseluruhan (misalnya, foil atau mesh dikepang) untuk menekan gangguan elektromagnetik (EMI). Ini mendukung gigabit Ethernet (1Gbps) dan transmisi 10Gbps jarak pendek, ideal untuk lingkungan noise tinggi.
Fasilitas Industri: Kabel dekat motor dan mesin otomatis.
Peralatan Medis: MRI, Sistem X-Ray di zona EMI tinggi.
Pusat Data: Interkoneksi Kabinet Kepadatan Tinggi.
Transportasi: Jaringan kontrol sinyal di kereta bawah tanah/bandara.
Kecepatan: 1Gbps (100m), 10Gbps (hingga 55m).
Bandwidth: 250MHz.
Jenis perisai: F/UTP (keseluruhan foil), S/FTP (foil per pasangan + kepang).
Resistensi kebisingan: 30-50db crosstalk bawah (berikutnya) dari UTP.
Parameter |
CAT6 FTP |
CAT6 UTP |
Perisai |
Menggagalkan |
Tidak ada |
Resistensi EMI |
Tinggi (pabrik/rumah sakit) |
Sedang (kantor) |
Instalasi |
Kompleks (membutuhkan landasan) |
Sederhana |
Biaya |
30-50% lebih tinggi |
Sedang |
Landasan: Lapisan perisai harus di -ground di kedua ujungnya.
Konektor: Gunakan colokan RJ45 terlindung (misalnya, GG45).
Bend Radius: ≥8x diameter kabel (misalnya, 64mm untuk kabel 8mm).
Hindari pencampuran: Jangan mencampur STP dan UTP di tautan yang sama.
Ya! Mendukung 802.3BT (90W), tetapi landasan yang tepat sangat penting untuk mencegah kebocoran.
Putih biru (stripe)/biru
